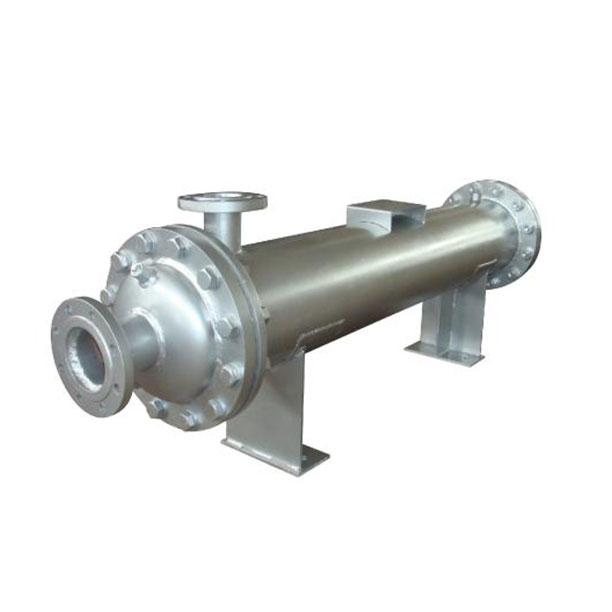

管殼式換熱器又叫列管式換熱器，能在高溫、高壓下使用，結構簡單、造價低、流通截面較寬、易于清洗水垢；但傳熱系數低、占地面積大。 管殼式換熱器有固定管板式汽-水換熱器、帶膨脹節管殼式汽-水換熱器、浮頭式汽-水換熱器、U形管殼式汽-水換熱器、波節型管殼式汽-水換熱器、分段式水-水換熱器等幾種類型。主要控制參數為加熱面積、熱水流量、換熱量、熱媒參數等。

管殼式換熱器由殼體、傳熱管束、管板、折流板（擋板）和管箱等部件組成。殼體多為圓筒形，內部裝有管束，管束兩端固定在管板上。進行換熱的冷熱兩種流體，一種在管內流動，稱為管程流體；另一種在管外流動，稱為殼程流體。為提高管外流體的傳熱分系數，通常在殼體內安裝若干擋板。擋板可提高殼程流體速度，迫使流體按規定路程多次橫向通過管束，增強流體湍流程度。換熱管在管板上可按等邊三角形或正方形排列。等邊三角形排列較緊湊，管外流體湍動程度高，傳熱分系數大；正方形排列則管外清洗方便，適用于易結垢的流體。

管殼式換熱器的優勢有哪些？

A、將管殼式換熱器，對板片變形部位進行修理或者替換板片。在沒有板片備件時可將變形部位板片暫時拆除后重新組裝使用。

B、該設備的重要部件及其功能其中易損部件是板式熱交換器的密封墊片。耐酸、耐堿、耐鹽。

C、它的傳熱效率、溫差小，抗污和抗結垢能力強，傳熱系數高，能夠適應臨界負荷高的場所。

D、在運行過程中容易出現泄漏，其產生泄漏的原因有很多種，根據不同的原因，處理板式換熱器外漏的方法也有所不同。

為增加管內流體速度，可在兩端管箱內設置隔板，將管子均分成若干組。這樣流體每次只通過部分管子，因而在管束中往返多次，這稱為多管程。同樣，為增加管外流速，也可在殼內安裝縱向擋板，迫使流體多次通過殼體空間，稱為多殼程。多管程與多殼程可配合應用。
