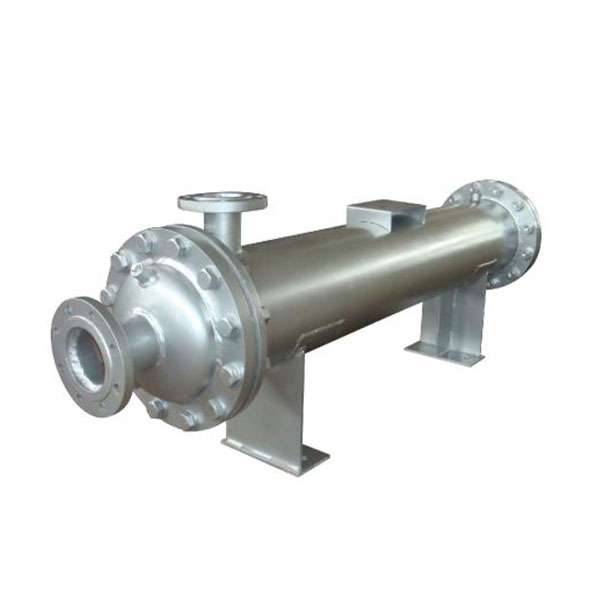

管殼式換熱器由殼體、管板、換熱管、封頭、擋板等組成，在換熱過程中，流體從封頭的連接管進入，在管內流動，從封頭另一端的出口管流出，稱為管側；另一種流體從殼體的連接管進入，從殼體上的另一連接管流出，稱為殼側。管殼式換熱器廣泛應用于制冷、石化、化工、新能源、食品等行業。原有單一的傳熱方式和傳熱效率已不能滿足實際工作和生產的要求。螺旋板式換熱器在實際應用中有兩種，一種是旋壓法生產的傘板式換熱器，另一種是沖壓法生產的平板式換熱器。今天我要介紹管殼式換熱器和螺旋板式換熱器的區別。

管殼式換熱器是為中小型水冷（熱泵）機組設計制造的。主要用于水環熱泵機組、水源冷水（熱泵）機組、空氣源冷水（熱泵）機組、地源冷水（熱泵）機組等制冷設備。

管式換熱器的結構優化與集成，使其結構合理，性能穩定。管體與銅管束一起彎曲成層壓螺旋形，并通過鋼制固定支架與管體焊接。制冷劑和冷卻水的連接回路分別從管的兩端引出。

螺旋板式換熱器的結構特點如下：

1.熱效率高

螺旋板式換熱器可以使兩種換熱流體在較低的流量下進行換熱，從而刺激湍流，提高換熱效率。

2.體積小，占地面積少

螺旋板式換熱器的占地面積約為管式換熱器的30%。

3.易于組裝

當工藝條件和產量發生變化時，需要增加或減少板數或改變板組裝工藝的通道形式。

4.能耗低

螺旋板式換熱器主要由不銹鋼或鈦合金壓制傳熱板、密封墊、夾緊螺栓和壓板整體框架組成。

5.熱損失小

螺旋板式換熱器不需要使用絕緣層，因?yàn)榘逯車倪吘壉┞对诳諝庵小?/span>
