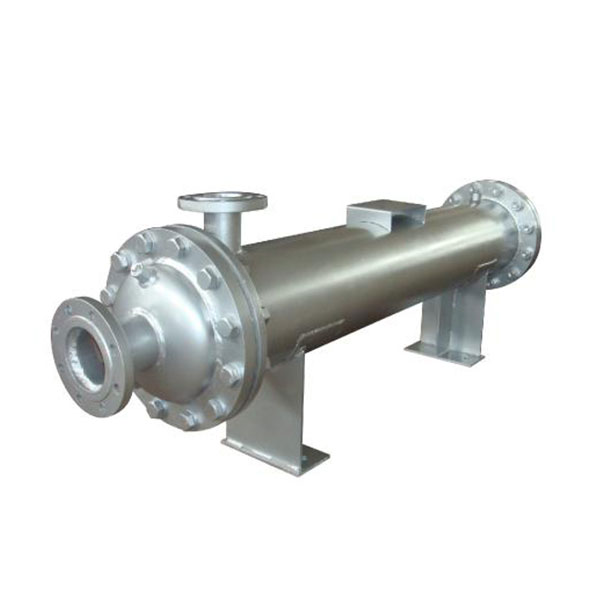

新型管殼式換熱器是一種利用筒束作為傳熱面的管束換熱器。本實用新型結構簡單，工作可靠，可用于多種結構材料(主要是金屬)，可在高溫、高壓下使用，是目前應用較為廣泛的換熱設備。

管殼式換熱器是由外殼、傳熱管束、管板、折流板(擋板)、管箱等組成。多形筒形狀，內裝管束，管束兩端固定于管板。在管道中流動的兩種冷熱交換流體，一種在管外流動，另一種在管外流動，叫做殼程流體。在殼體上設置一系列隔板，以提高管外流體的換熱分系數。隔離層增加了殼程流體的速度，迫使流體在規定的距離橫向多次穿過管束，從而增強了流體湍流的程度。管板換熱管可設置成正三角形或正方形。正三角布置緊湊，管外湍動度高，換熱分系數大；四邊形排列便于管外清洗，適合易結垢流體。

每個通過管道的流體稱為管程，它在通過該殼體時就被稱為殼程。這樣，這種液體一次只經過一段管道，因而在管束處來回許多次，這稱為多管程。同樣地，為了提高管道的外流速度，在外殼內部也可設置縱隔板，迫使液體多次穿過殼體空間，稱為多殼程。多管程與多殼程可配合。

管殼式熱交換器由于管內、外部流體溫度的不同，造成管殼和管束熱交換器的溫度不同。如果溫度差過大，換熱器內就會產生較大的熱應力，從而引起換熱器的彎曲、斷裂或脫落。因此，當管束與殼體之間的溫度差超過50℃時，應采取適當?shù)难a(bǔ)償措施，消除或減小熱應力。一般情況下，管殼式換熱器制造簡單，生產成本低，材料選擇廣泛，清洗方便，適應性強，處理量大，可靠性高，而且由于有一定的優點，在化工、石油等行業仍然占優勢。
