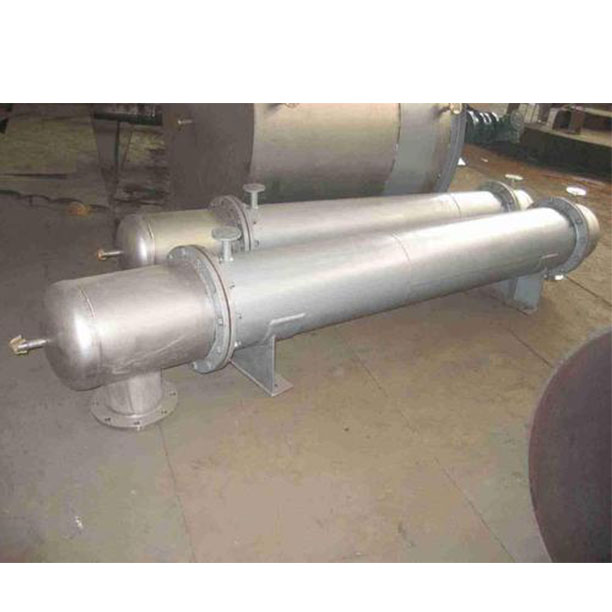

管殼式換熱器結構復雜，受荷載、支撐條件、邊界約束條件等因素影響，強度計算過程復雜，方法不統一。大多數國家規范的管板強度計算公式一般是將管板簡化為軸對稱的圓形開孔平板，基于換熱管支撐的彈性，受均勻布置荷載和管孔均勻削弱。那么管殼式換熱器的管板標準和規范是什么呢？下面小編給大家介紹一下。

1.如果管板的直徑遠遠超過管道的直徑，且管道較多，則管束的支撐作用可簡化為均勻連續支撐管板的彈性基礎，僅限制管板的擾動。

2.管孔削弱管板的整體剛度和強度，以削弱系數表示。

3.管板周圍狹窄的無布管區簡化為與無布管區面積相等的圓形實心板。

4.連接部位應協調管板邊緣的轉角。

5.管板兼作法蘭時，考慮法蘭扭矩對管板的作用。

6.考慮管道與殼體之間的熱膨脹差引起的溫度應力。雖然各國規范都同意上述假設，但由于管殼換熱器形式多樣，管板結構相當復雜，具體假設處理方法不同。例如，在計算TEMA標準記性管板時，不考慮管板無孔環區的影響。CODAP和BS5500只忽略了固定管板無孔環區的影響，ASME一部分的設計考慮了各種類型管板的影響。

以上是管殼換熱器管板的標準和規范。希望對大家有幫助。
