板式換熱器是一種常用于石化、化工、制藥、食品等工業領域的換熱設備。其工作原理是通過在兩個流體之間通過多個金屬板來實現熱量的傳遞，從而達到加熱或冷卻的目的。下面將詳細介紹板式換熱器機組的工作原理。

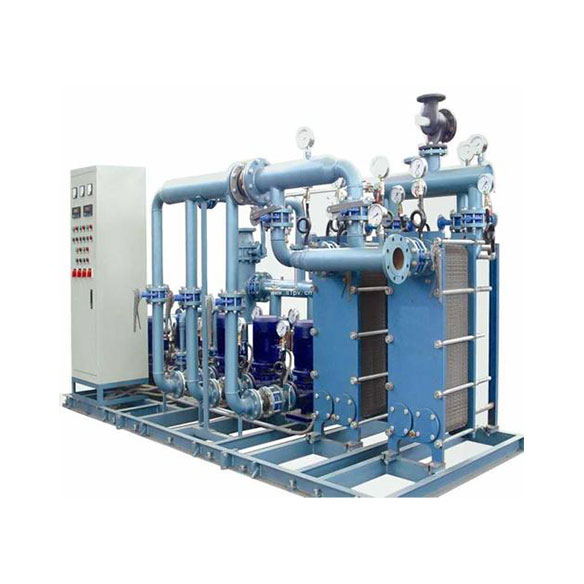

板式換熱器機組由上下兩個頭蓋和多個金屬板組成，頭蓋上有進出口管道和流路封堵的盲板。上下兩個頭蓋間依次放置多個金屬板，金屬板之間通過折邊和外圍接觸點將流體分隔開來。流體可以從不同的流路進入并在不同的通道中流動。

在板式換熱器機組中，熱量傳遞是通過板間的熱傳導和對流傳熱來實現的。當兩種介質通過板間通道流動時，熱量會從溫度較高的介質傳遞到溫度較低的介質中。具體的過程如下：

1. 熱介質進入板式換熱器的進口管道，并流經機組中的上部流道。當熱介質在板間流動時，熱量會通過板材傳導到冷介質上。同時，熱介質的溫度逐漸降低。

2. 冷介質進入板式換熱器的進口管道，并流經機組中的下部流道。當冷介質在板間流動時，熱量會從板材傳導到冷介質中，并使其溫度升高。

3. 熱介質在經過板間流動后，逐漸降低溫度和熱量，終流出機組的出口管道。而冷介質在板間流動后，則逐漸升溫和吸收熱量，終從機組的出口管道流出。

板式換熱器機組的換熱效率取決于多個因素，包括板材的材質、板間流體的流速、板間距、板數等。為了提高換熱效率，可以采取以下措施：

1. 選擇合適的板材材質：根據介質的性質和換熱要求，選擇適合的板材材質，例如不銹鋼、鈦合金等。不同的材質具有不同的傳熱性能和耐腐蝕性能。

2. 控制流速：適當調節流體的流速，可以提高傳熱效率。過高的流速會增加阻力和壓降，過低的流速則會降低傳熱效率。合理選擇流速可以獲得較佳的換熱效果。

3. 控制板間距：板間距的大小也對換熱效率有影響。合適的板間距可以保證流體在板間的流動和傳熱效果，同時避免過大的板間距增加壓降。

4. 增加板數：增加板數可以增加板間的接觸面積，從而提高換熱效率。但過多的板數也會增加成本和運行費用。

在實際應用中，板式換熱器機組還常常配備其他設備，如泵、閥門和控制系統等，以實現對流體流量、溫度和壓力等參數的控制和調節。

總之，板式換熱器機組通過板間的熱傳導和對流傳熱，實現了熱量的傳遞。其工作原理簡單而有效，適用于各種工業領域的換熱需求。
